NR-SA

N1/N41/N78/N79

NR-NSR

N78+B1/B3/B5/B8,N79+B3/B39,N41+B3/B39

LTE-FDD

B1/B2/B3/B5/B7/B8

LTE-TDD

B34/B38/B39/B40/B41

WCDMA

B1/B2/B5/B8

TD-SCDMA

B34/B39

EVDO/CDMA

BC0

GSM

B2/B3/B5/B8

DL CCA

B1/B3/B7/B38/B39/B40/B41

DL NCCA

B3/B40/B41

Inter CA

B1+B3 B3+B5 B1+B5 B39+B41

UL CCA

B3/B38/B39/B40/B41

WiFi 802.11a/b/g/n/ac

2400～2483.5MHz/5725～5850MHz/5925MHz

BT V2.1+EDR，3.0+HS,V4.2+HS，BT5.1

2400～2483.5MHz

GNSS

Beidou（北斗）,Galileo,Glonass,GPS,QZSS

調制解調處理器

2 MDSP RVSS 處理器

ARM 最高頻率 416MHz

供電

VBAT 供電電壓范圍：3.5V~4.35V

典型供電電壓：4.2V

發射功率

Class 4 (33dBm±2Db) for GSM850/GSM900 Class 1 (30dBm±2Db) for DCS1800/PCS1900

Class E2 (27dBm±3Db) for EGSM900/GSM850 8PSK Class E2 (26dBm±3Db) for DCS1800/PCS1900 8PSK

Class 3 (24dBm+1/-3Db) for WCDMA bands Class 3 (24dBm+1/-3Db) for CDMA BC0

Class 3 (24dBm+1/-3Db) for TD-SCDMA B34/B39 Class 3 (23dBm ±2.7Db) for LTE FDD bands Class 3 (23dBm ±2.7Db) for LTE TDD bands Class 3 (23dBm ±2.7Db) for NR SA bands

Class 3 (23dBm ±2.7Db) for NR NSA bands

NR 特性

支持 3GPP R15 3.5Gbps DL/775Mbps UL 支持 5 – 100 MHz 射頻帶寬

支持下行 4 x 4 MIMO,上行 2 x 2 MIMO SA: Max 2.3Gbps (DL), 625Mbps (UL)

NSA: Max 3.5Gbps (DL), 775Mbps (UL)

LTE 特性

支持 3GPP R11 LTE CAT-18 DL/CAT-13 UL

支持 1.4 – 20 MHz 射頻帶寬

支持下行 4 x 4 MIMO

FDD: Max 1.2Gbps (DL), 150Mbps (UL) TDD: Max 1.2Gbps (DL), 150Mbps (UL)

WCDMA 特性

支持 3GPP R9 DC-HSPA+

支持 16-QAM, 64-QAM and QPSK modulation 3GPP R6 HSUPA: Max 11.5Mbps (UL)

3GPP R8 DC-HSPA+: Max 42.2Mbps (DL)

TD-SCDMA 特性

支 持 3GPP R8 1.28 TDD TD-HSDPA:MAX 2.8Mbps(DL)

WLAN 特性

2.4GHz/5GHz 雙頻段，支持 802.11a/b/g/n/ac，最高至 1700Mbps,

支持 AP 模式

Bluetooth 特性

BT v2.1+EDR，3.0+HS,v4.1+HS,V5.1 (Low Energy)

衛星定位

Beidou,Galileo,Glonass,GPS,QZSS

EMMC/UFS

最高支持 UFS2.1，256G Byte;

DDR

最高支持 12G Byte @ 2 channels 16bit x LPDDR4X 4266MHz

短消息 (SMS)

Text 與 PDU 模式點到點 MO 和 MT SMS 廣播

SMS 存儲：默認 SIM

AT 命令

不支持

音頻接口

音頻輸入：

3 組模擬麥克風輸入

1 路作為耳機 MIC 輸入，另兩路是正常通話降噪 MIC 音頻輸出：

AB 類立體聲耳機輸出AB 類差分聽筒輸出

AB 類差分輸出給外部音頻功放

USB 接口

支持 USB3.0 Host/Device 模式，數據傳輸速率最大 5.0Gbps 用于軟件調試和軟件升級等

支持 USB2.0 OTG

USIM 卡接口

2 組 USIM 卡接口

支持 USIM/SIM 卡：1.8V 和 3V 支持雙卡雙待

SDIO 接口

支持 SD/SDHC/MS/MSPRO/MMC/SDIO2.0 or 3.0 4bit SDIO，8bit SDIO

支持熱插拔

I2C 接口

10 組 I2C，最高速率至 400K，當使用 I2C 的 DMA 時最高速度可以達

到 3.4Mbps，用于 TP、Camera、Sensor 等外設

SPI 接口

8 組 SPI 接口，最高速率至 27Mbit/s,支持 DMA mode。

DPI 接口

1 組 12 bit DPI 接口，DPI clock 最高 148.5MHz。

ADC 接口

四路，用于通用 12 bit ADC,Input range=0.05~1.45V

天線接口

7 個 RF 天線、WIFI/GNSS/BT 天線、WIFI2 天線、FM RX 天線接口

物理特征

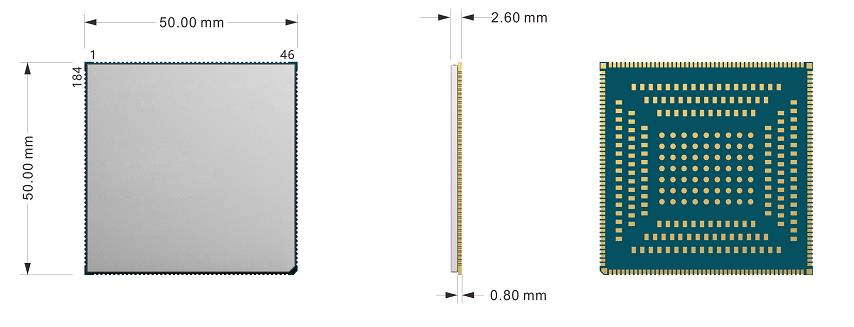

尺寸：50±0.15×50±0.15×2.65±0.2 mm

溫度范圍

正常工作溫度：-20°C～ +70°C

極限工作溫度：-25°C 和+80°C 1) 存儲溫度：-40°C ～ +85°C

軟件升級

通過 USB

RoHS

符合 RoHS 標準
